法蘭松套限位傳力接頭性能用途及型號規格尺寸介紹
法蘭松套限位傳力接頭性能用途及型號規格尺寸介紹

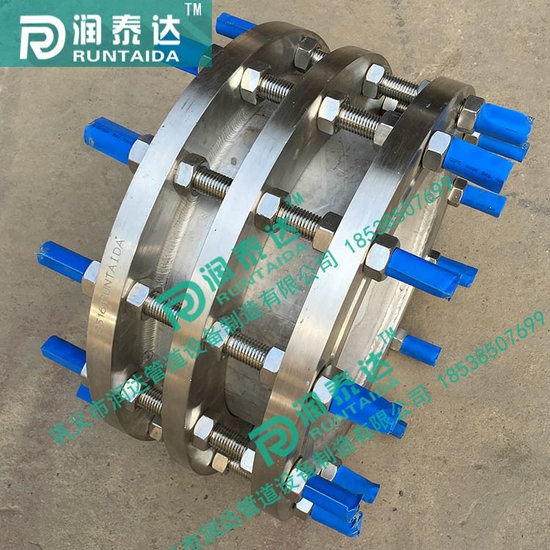

在管道運行中因?yàn)楣艿缐毫Φ牟环€(wěn)定 是管道補償接頭無法安裝使用正常壓力口徑的法蘭松套限位傳力接頭型號規格尺寸 這中情況廠家就建議使用工地安裝耐高壓的法蘭松套限位傳力接頭型號規格尺寸。高壓DN1000法蘭松套限位傳力接頭性能用途由本體,密封圈,壓蓋,伸縮短管等主要部件組成該產品適用于兩邊均與法蘭連接的管道中安裝時調節產品兩端與法蘭的安裝長度,對角均勻擰緊壓蓋螺栓使用其成為一個整體并有一定的位移量方便安裝維修時根據現場時根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。
【適用范圍】本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
【常用型號】VSSJAFG(CF)型單法蘭松套傳力接頭,VSSJAF(C2F)型雙法蘭松套傳力接頭,VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭
【安裝說明】
A. 先把中間壓蓋螺母松開,使密封圈處于幾乎不能工作狀態,然后再調整短管,調整的尺寸按1/2ΔL為最佳,再調整好接頭,并去掉螺柱的第一個螺母,使管道通心,并使螺柱的頭對準管道法蘭孔,便可進行一端安裝。
B. 螺母加壓要對稱,逐步扭緊。
C. 再安另一端法蘭,方法類推。
D. 對稱逐漸壓緊壓蓋螺母,以適為可。
E. 工作時,發現局部密封不嚴,可在局部壓緊壓蓋螺母 ,以不泄漏為止,兩端密封不嚴,逐步擰緊法蘭兩端螺母,至不漏為止。
|

							公稱通徑  |


							管子外徑  |

						 法蘭連接尺寸  |


							總長  |

						 安裝尺寸L1  |

						 伸縮量  |

						 重量/kg  |
				||||
|
						 法蘭外徑D  |


							螺栓孔中心  |

						 螺栓孔  |
				||||||||
|
						 n/個  |

						 do  |

						 min  |

						 max  |
				|||||||
|
						 65  |

						 76  |

						 185  |

						 145  |

						 4  |

						 18  |

						 330  |

						 220  |

						 180  |

						 40  |

						 13.1  |

|
						 80  |

						 89  |

						 200  |

						 160  |

						 8  |

						 15.0  |
				|||||
|
						 100  |

						 114  |

						 220  |

						 180  |

						 20.7  |
				||||||
|
						 125  |

						 140  |

						 250  |

						 210  |

						 26.4  |
				||||||
|
						 150  |

						 168  |

						 285  |

						 240  |

						 22  |

						 340  |

						 33.8  |
				||||
|
						 200  |

						 219  |

						 340  |

						 295  |

						 41.0  |
				||||||
|
						 250  |

						 273  |

						 395  |

						 350  |

						 12  |

						 55.1  |
				|||||
|
						 300  |

						 325  |

						 445  |

						 400  |

						 370  |

						 445  |

						 195  |

						 50  |

						 68.3  |
				||
|
						 350  |

						 377  |

						 505  |

						 460  |

						 16  |

						 88.1  |
				|||||
|
						 400  |

						 426  |

						 565  |

						 515  |

						 26  |

						 380  |

						 101.3  |
				||||
|
						 450  |

						 480  |

						 615  |

						 565  |

						 115.7  |
				||||||
|
						 500  |

						 530  |

						 670  |

						 620  |

						 20  |

						 136.9  |
				|||||
|
						 600  |

						 630  |

						 780  |

						 725  |

						 30  |

						 420  |

						 465  |

						 215  |

						 188.7  |
				||
|
						 700  |

						 720  |

						 895  |

						 840  |

						 24  |

						 232.1  |
				|||||
|
						 800  |

						 820  |

						 1O15  |

						 950  |

						 33  |

						 560  |

						 380  |

						 320  |

						 60  |

						 384.6  |
				|
|
						 900  |

						 920  |

						 1115  |

						 1050  |

						 28  |

						 422.9  |
				|||||
|
						 1000  |

						 1020  |

						 1230  |

						 1160  |

						 36  |

						 487.6  |
				|||||
|
						 1200  |

						 1220  |

						 1455  |

						 1380  |

						 32  |

						 39  |

						 600  |

						 400  |

						 340  |

						 718.6  |
				|
|
						 1400  |

						 1420  |

						 1675  |

						 1590  |

						 36  |

						 42  |

						 630  |

						 888.0  |
				|||
|
						 1600  |

						 1620  |

						 1915  |

						 1820  |

						 40  |

						 48  |

						 670  |

						 410  |

						 350  |

						 1252.3  |
				|
|
						 1800  |

						 1820  |

						 2115  |

						 2020  |

						 44  |

						 1468.2  |
				|||||
|
						 2000  |

						 2020  |

						 2325  |

						 2230  |

						 48  |

						 690  |

						 430  |

						 370  |

						 1753.5  |
				||
|
						 2200  |

						 2220  |

						 2550  |

						 2440  |

						 52  |

						 56  |

						 730  |

						 2165.2  |
				|||
|
						 2400  |

						 2420  |

						 2760  |

						 2650  |

						 56  |

						 2473.7  |
				|||||
|
						 2600  |

						 2620  |

						 2960  |

						 2850  |

						 60  |

						 820  |

						 490  |

						 410  |

						 80  |

						 2864.5  |
				|
|
						 2800  |

						 2820  |

						 3180  |

						 3070  |

						 64  |

						 3214.2  |
				|||||
|
						 3000  |

						 3020  |

						 3405  |

						 3290  |

						 68  |

						 60  |

						 840  |

						 3642.3  |
				|||
