法蘭式限位伸縮接頭主要產品及應用

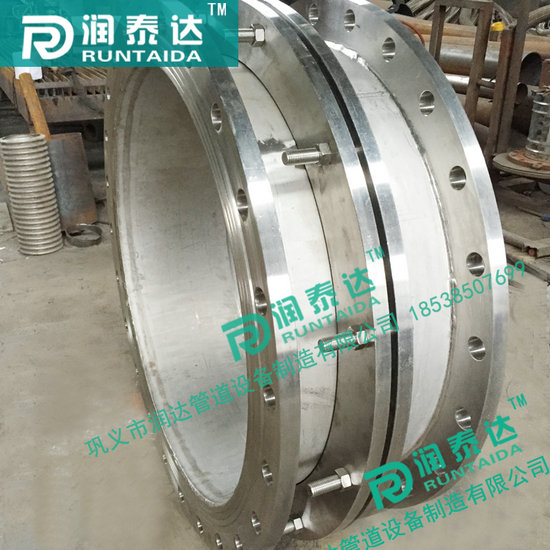

我公司法蘭式限位伸縮接頭一般采用優質碳鋼法蘭制造具有很好的強度特別適用于高壓管道和具有很大位移大管道，法蘭式限位伸縮接頭的最大特點是在伸縮接頭上面增加限位裝置，相比于原來的套管式伸縮接頭在運行時當管道位移超過設計時，就很容易使管道拉脫，這樣就不能保證管道欲行的安全有效，法蘭式限位伸縮接頭是在原來的法蘭式套管伸縮接頭的基礎上增加了限位防拉托裝置能很好的在管道位移超出伸縮接頭自身的設計時，起到限制作用，防止將伸縮接頭套管從本體中拉出。
我公司伸縮接頭產品工作壓力主要有0.6Mpa,1.0Mpa,1.6Mpa,2.5Mpa。連接采用國標法蘭連接GB/T9115.7-88，一般滿足國內客戶需求，特殊型號和法蘭標準可以來圖加工定做。
產品使用范圍：伸縮接頭原水和污水的提升和輸送，火力發電廠的給水和冷卻循環水，冶金行業，冷凝水，化工行業的化學物質的管道輸送，石化行業的冷卻，稀釋及其它行業長短距離管線間的補償連接以及脫硫管道中補償連接。
伸縮接頭產品主要是配套管道中閥門使用，保護管道以及閥門不受管道軸向推力和熱脹冷縮等不良影響的破壞。在長距離管路中加裝我公司伸縮接頭產品，能有效的吸收地面沉降對管路的軸心度影響，保證法蘭連接管道或者焊接管道不漏不產生裂縫，對于循環水管道中介質對于拐角的推力加裝伸縮接頭同樣可以吸收，保管道在啟動時不產生大的震動影響管道密封性，做到硬性連接變?yōu)槿嵝赃B接。同樣在管道裝配中利用伸縮接頭的伸縮原理，可以調整伸縮接頭長度方便管道吊裝。在靠近閥門位置中加裝伸縮接頭同樣方便閥門安裝，拆卸，維修。
|
稱尺寸 |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
DW |
D0 |
L |
L2 |
L1 |
0.6Mpa |
1.OMpa |
||||||
|
D |
K |
n-do |
D |
K |
n-do |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
89 |
89 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
||||
|
100 |
108 |
108 |
21O |
170 |
220 |
180 |
||||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
240 |
200 |
8-￠18 |
250 |
210 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
265 |
255 |
285 |
240 |
8-￠23 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
320 |
280 |
340 |
295 |
||||||
|
250 |
273 |
273 |
375 |
335 |
12-￠18 |
395 |
350 |
12-￠23 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
440 |
395 |
12-￠23 |
445 |
400 |
16-￠22 |
|
350 |
377 |
377 |
490 |
445 |
505 |
460 |
16-￠26 |
|||||
|
400 |
426 |
426 |
540 |
495 |
16-￠23 |
565 |
515 |
20-￠26 |
||||
|
450 |
480 |
480 |
595 |
550 |
615 |
565 |
||||||
|
500 |
530 |
530 |
645 |
600 |
20-￠23 |
670 |
620 |
20-￠30 |
||||
|
600 |
630 |
630 |
755 |
705 |
20-￠27 |
780 |
725 |
24-￠30 |
||||
|
700 |
720 |
720 |
860 |
810 |
24-￠27 |
895 |
840 |
24-￠33 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
975 |
920 |
24-￠30 |
1015 |
950 |
28-￠33 |
|
900 |
920 |
920 |
1075 |
1020 |
1115 |
1015 |
28-￠36 |
|||||
|
1000 |
1020 |
1020 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
||||
|
1200 |
1220 |
1220 |
1405 |
1340 |
32-￠33 |
1455 |
1380 |
32-￠40 |
||||
|
1400 |
1420 |
1424 |
640 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|||
|
1600 |
1620 |
1624 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
||||
|
1800 |
1820 |
1824 |
2045 |
1970 |
44-￠39 |
2115 |
2020 |
44-￠48 |
||||
|
2000 |
2020 |
2026 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
||||
|
2200 |
2220 |
2226 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
||||
|
2400 |
2420 |
2426 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
||||
|
2600 |
2620 |
2626 |
600 |
710 |
240 |
±75 |
2905 |
2810 |
60-￠48 |
2960 |
2850 |
60-￠56 |
|
2800 |
2820 |
2826 |
3115 |
3020 |
64-￠48 |
3180 |
3070 |
64-￠56 |
||||
|
3000 |
3020 |
3026 |
3315 |
3220 |
68-￠48 |
3405 |
3290 |
68-￠60 |
||||
|
3200 |
3220 |
3230 |
3525 |
3430 |
72-￠48 |
- |
- |
- |
||||
|
3400 |
3420 |
3432 |
3735 |
3640 |
76-￠48 |
- |
- |
- |
||||
|
3600 |
3620 |
3632 |
3970 |
3860 |
80-￠56 |
- |
- |
- |
||||
