法蘭松套傳力接頭的包裝、運輸及貯存方式

2017-3-2 10:03:04??????點擊：

法蘭松套傳力接頭的包裝、運輸及貯存方式：

1、法蘭松套傳力接頭的包裝標志符合GB/T 191和GB/T 6388的規定。

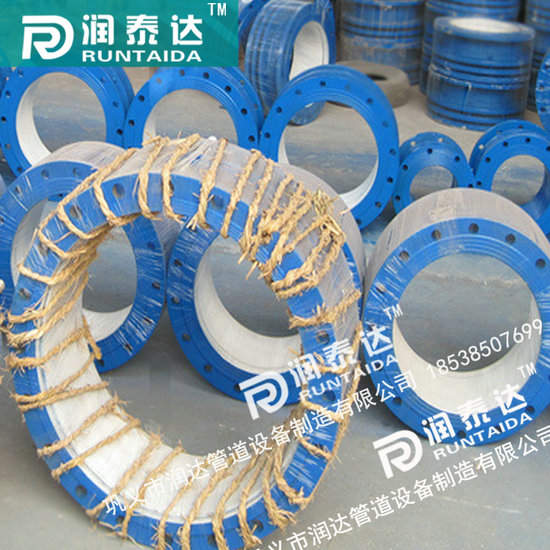

2、法蘭松套傳力接頭包裝時纏繞包裝紙，并采取固定螺桿等方法進行固定。

3、包裝時雙法蘭松套傳力接頭清潔干凈，法蘭密封面采取加保護罩等保護措施，用木制包裝箱包裝。

4、包裝箱內有產品合格證、安裝使用說明書、裝箱清單。裝箱清單包括以下內容： a）產品名稱 b）型號 c）產品規格 d）公稱壓力 e）每箱數 f)產品合格證 g）合格證書號碼。

5、法蘭松套傳力接頭的運輸符合JB 2536中的要求。在不直接雨淋的條件下可采用任何方式運輸。

6、法蘭松套傳力接頭在不施加外負載狀態下貯存，并貯存在無腐蝕性氣體的干燥環境里，避免雜亂堆放。

雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。雙法蘭傳力接頭能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。

單法蘭松套傳力接頭，型號VSSJAFG（1999標準）或CF（2002標準）型，由法蘭式松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。特點：安搜索裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。

公稱通徑DN	管子外徑		外形尺寸			伸縮量△L	n-Th
公稱通徑DN	DW	Do	D	L	L1	伸縮量△L	0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	190					2-M16
100	114	114	195
125	133	133	215
125	140	140	225
150	159	159	245				2-M16	3-M16
150	168	168	255				2-M16	3-M16
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375	645	180	90	3-M20	4-M20
300	325	325	440	655	220	110	3-M20	5-M20
350	377	377	490				4-M20
400	426	426	540				4-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165				7-M24	9-M24
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
