保證生產傳力接頭產品組裝精度的工藝方法
生產組裝的主要目的是將各單獨的零件連接成為一個傳力接頭產品整體,使之具有預先規定的尺寸狀和位置精度。
合理的生產組裝工藝應在滿足產品使用要求的前提下,既要使產品加工容易,要使其生產組裝方便、經濟。產品的生產組裝精度不僅與零件的加工傳力接頭產品精度有關,而且與生產組裝工藝方法有關,三者之間的關系,可以用尺寸鏈原理分析。傳力接頭產品在生產組裝之后,生產組裝參數的總誤差有可能大于、等于或小于圖紙中規定的生產組裝公差成,保證傳力接頭、伸縮器產品的生產組裝精度,就是要選擇合適的生產組裝工藝方法,使生產組裝總誤差小子或等于規定的生產組裝公差。
根據具體的生產條件和生產類型,用以保證生產傳力接頭產品組裝精度的工藝方法,有以下五種類型:完全互換生產組裝法、不完全互換生產組裝法、選擇生產組裝法、調整生產組裝法和修配法。

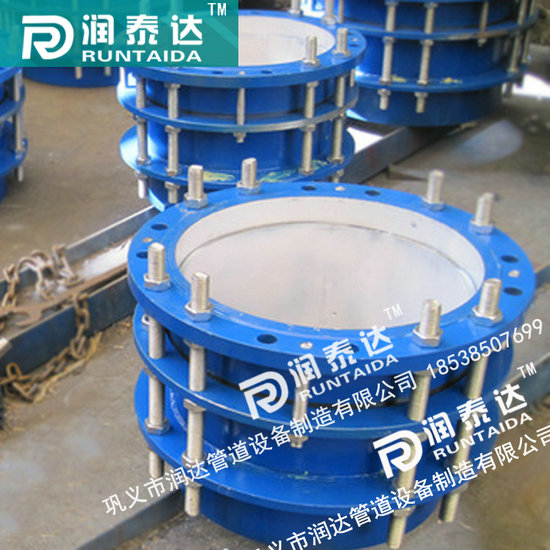

VSSJAF(C2F)雙法蘭傳力接頭是由本體,錐形圓環密封圈,壓蓋,伸縮管和大小螺栓組成,這種產品給人的第一印象就很霸氣側漏,整體都是由鋼鐵組成,剛接觸雙法蘭VSSJAF(C2F)雙法蘭傳力接頭的人肯定會認為這么重的 VSSJAF(C2F)雙法蘭傳力接頭除了加大管道負擔,還能有什么作用。其實不然,雙法蘭VSSJAF(C2F)雙法蘭傳力接頭安裝在管道上之后就好比一個靈活的胖子。說到這就有人吐槽了,胖子怎么會是靈活的呢。這是因?yàn)榘惭b在管道上之后,管道在運行時會由于熱應力產生膨脹伸長或者是由于管道振動產生的機械位移這些情況對VSSJAF(C2F)雙法蘭傳力接頭來說那都不是事兒。當振動傳遞至VSSJAF(C2F)雙法蘭傳力接頭之后,壓蓋部分的結構能夠有效的補償一定量的位移,先緩解一定的管道壓力,剩余的壓力怎么辦呢,這時候VSSJAF(C2F)雙法蘭傳力接頭上面的長螺栓就起到作用了。一般這種情況是VSSJAF(C2F)雙法蘭傳力接頭安裝在泵閥附近,泵閥在運行時本身就是一個巨大的振動源,安裝上VSSJAF(C2F)雙法蘭傳力接頭之后,傳力螺栓就能把來自管道的軸向推力傳遞到整條管道,是整條管道均勻受力有效的減少管道事故發生幾率。
|
								公稱通徑 |
								管子外徑 | 法蘭連接尺寸 |
								總長 |
								安裝尺寸 | 伸縮量 | 重量/kg |
 | ||||
| 法蘭外徑D |
								螺栓孔中心 | 螺栓孔 | |||||||||
| max | min | ||||||||||
| n/個 | do |
 | |||||||||
| 65 | 76 | 160 | 130 | 4 | 14 | 450 | 420 | 380 | 40 | 13.3 |
 |
| 80 | 89 | 190 | 150 | 18 | 460 | 15.5 |
 | ||||
| 100 | 114 | 210 | 170 | 22.3 |
 | ||||||
| 125 | 140 | 240 | 200 | 8 | 28.5 |
 | |||||
| 150 | 168 | 265 | 225 | 35.4 |
 | ||||||
| 200 | 219 | 320 | 280 | 44.3 |
 | ||||||
| 250 | 273 | 375 | 335 | 12 | 61.1 |
 | |||||
| 300 | 325 | 440 | 395 | 22 | 485 | 445 | 395 | 50 | 75.5 |
 | |
| 350 | 377 | 490 | 445 | 95.5 |
 | ||||||
| 400 | 426 | 540 | 495 | 16 | 109.7 |
 | |||||
| 450 | 480 | 595 | 550 | 124.8 |
 | ||||||
| 500 | 530 | 645 | 600 | 20 | 146.3 |
 | |||||
| 600 | 630 | 755 | 705 | 26 | 500 | 465 | 415 | 197.4 |
 | ||
| 700 | 720 | 860 | 810 | 24 | 240.5 |
 | |||||
| 800 | 820 | 975 | 920 | 30 | 680 | 630 | 570 | 60 | 402.8 |
 | |
| 900 | 920 | 1075 | 1020 | 441.4 |
 | ||||||
| 1000 | 1020 | 1175 | 1120 | 28 | 506.9 |
 | |||||
| 1200 | 1220 | 1405 | 1340 | 32 | 33 | 720 | 650 | 590 | 713.4 |
 | |
| 1400 | 1420 | 1630 | 1560 | 36 | 36 | 976.3 |
 | ||||
| 1600 | 1620 | 1830 | 1760 | 40 | 730 | 660 | 600 | 1342.5 |
 | ||
| 1800 | 1820 | 2045 | 1970 | 44 | 39 | 1495.3 |
 | ||||
| 2000 | 2020 | 2265 | 2180 | 48 | 42 | 780 | 680 | 620 | 1900.9 |
 | |
| 2200 | 2220 | 2475 | 2390 | 52 | 2316.1 |
 | |||||
| 2400 | 2420 | 2685 | 2600 | 56 | 2597.3 |
 | |||||
| 2600 | 2620 | 2905 | 281O | 60 | 48 | 915 | 790 | 710 | 80 | 2984.9 |
 |
| 2800 | 2820 | 3115 | 3020 | 64 | 3338.4 |
 | |||||
| 3000 | 3020 | 3315 | 3220 | 68 | 3821.4 |
 | |||||
| 3200 | 3220 | 3525 | 3430 | 72 | 4357.2 |
 | |||||
