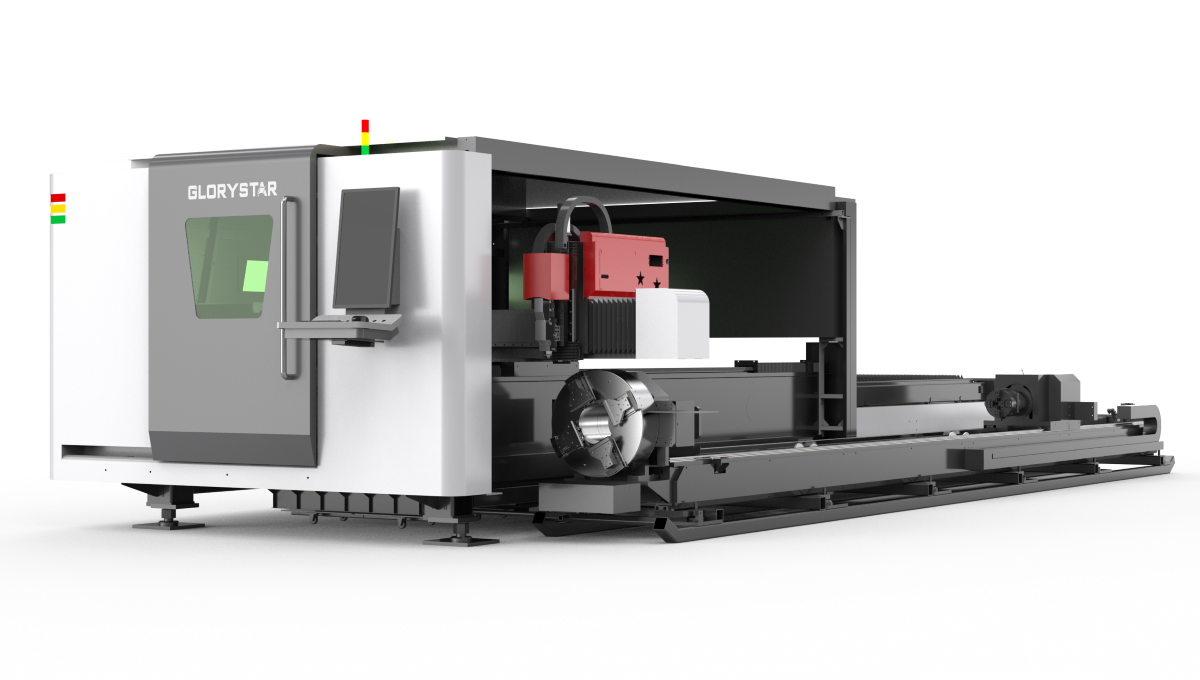

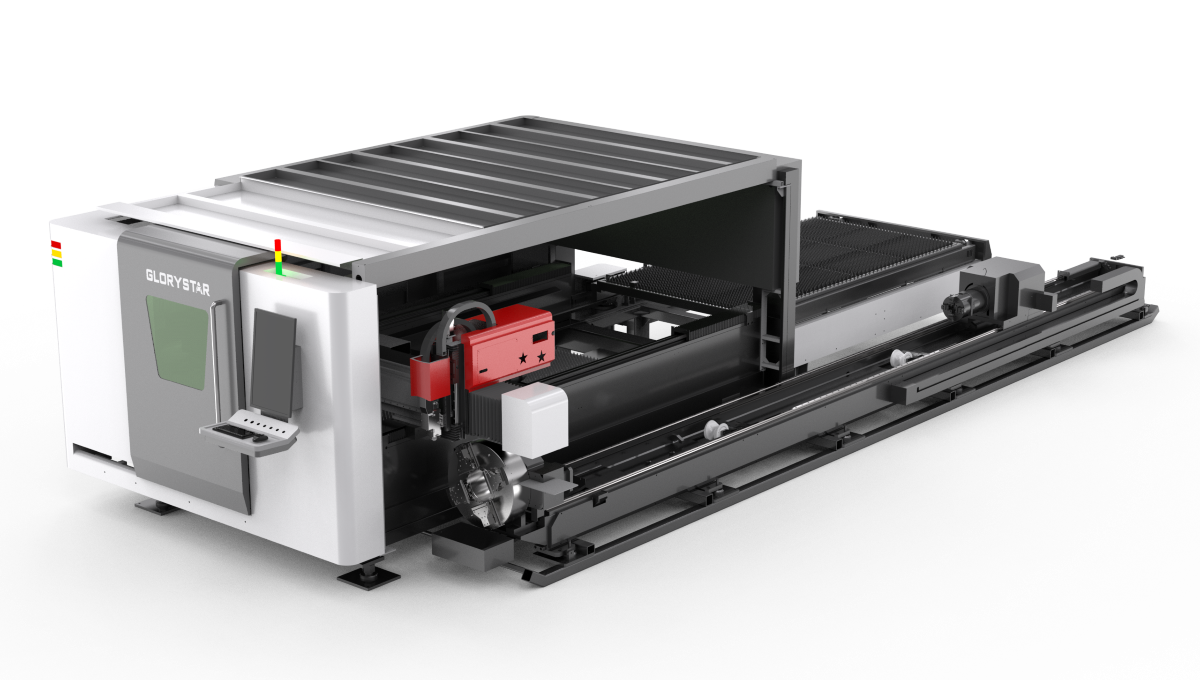

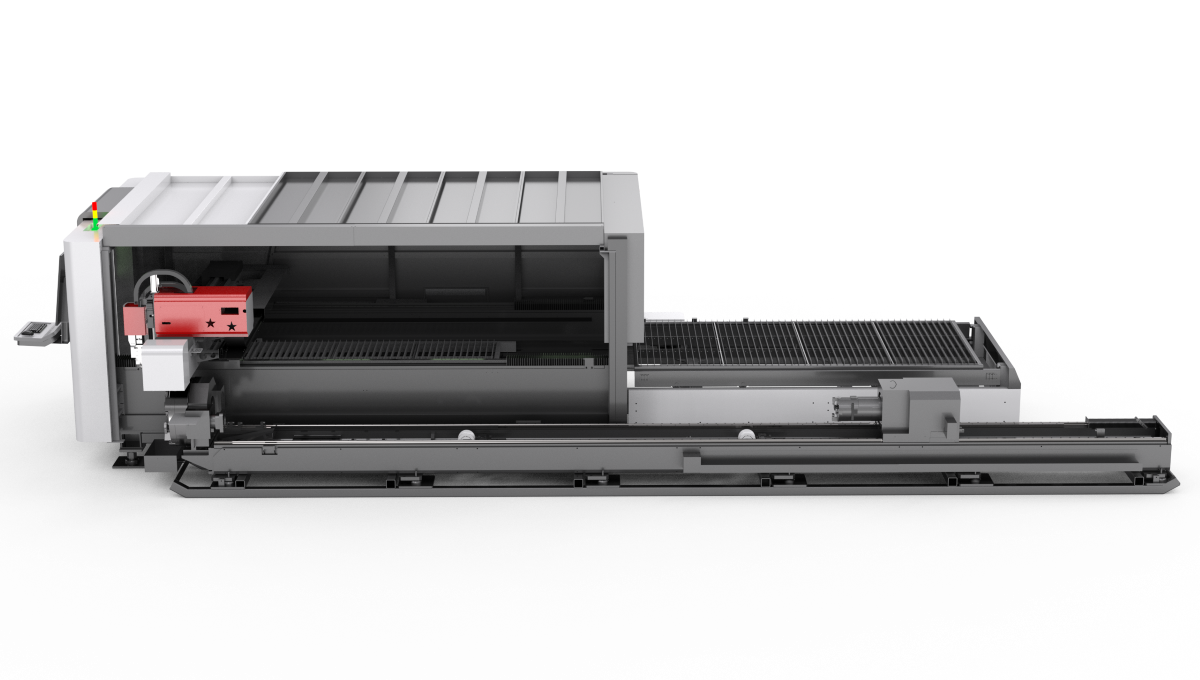

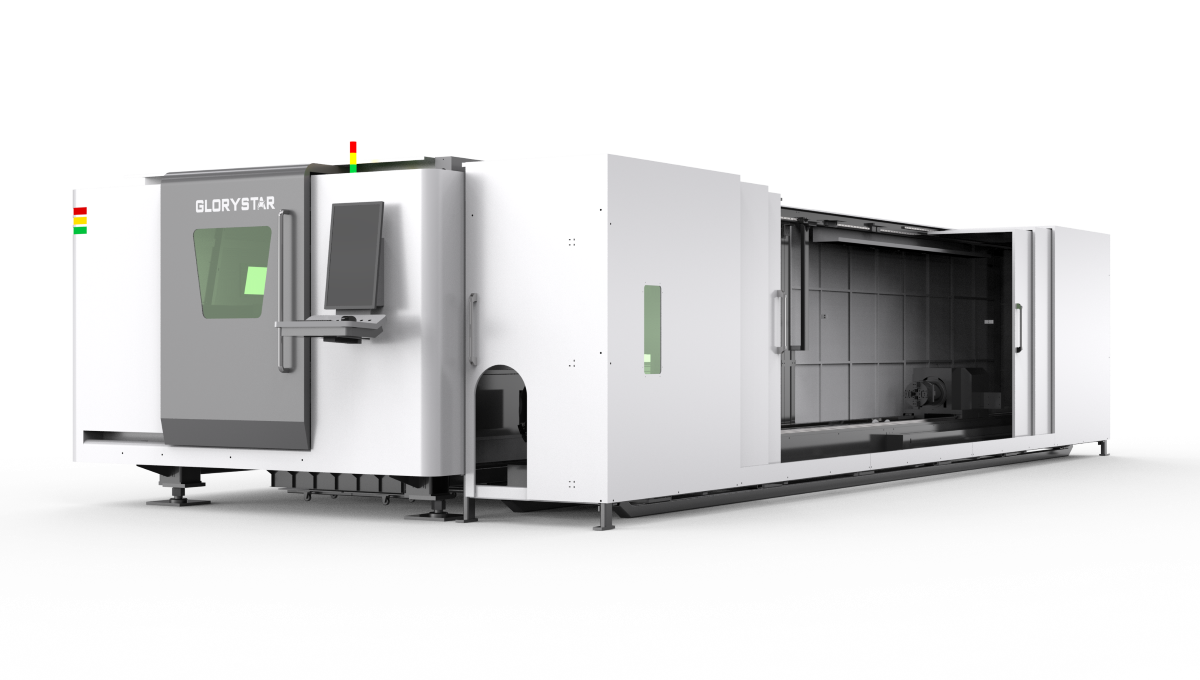

集管材和板材切割功能于一身，一機多用，可滿足各類板材及管材切割需求
榮耀之星系列 GS-CEG 功率：3000-6000W 按需定制
更多精彩請點擊觀看視頻
● 一機二用，空間成本低，附加值高
● 高標準卡盤，夾持力強、剛性高、速度快、性能穩定
● 快速交換臺，高效切割
板管一體機集板材切割和管材切割功能于一體，
可滿足各類板材及管材切割需求。
獨特的橫梁跨區域設計，
使一體機的整體尺寸比切板機+切管機組合的尺寸更小，
對場地空間的要求更低，更大程度節約客戶空間使用成本。
與板材切割機+切管機組合相比，一臺機器就能滿足
切板與切管功能需求，在給客戶帶來更高附加值的同時，
也能減少購買兩臺機器的財務壓力，性?xún)r(jià)比更高。
平板切割部分，配備平行快速交換工作臺，操作簡單，
上下料方便，效率高；平板切割部分同時支持全自動上下料（選配）。
技術參數
| 幅面代號(單位) | 3015 | |
| 最大材料幅面(毫米) | 3000×1500 | |
| X軸行程(毫米) | 1520 | |
| Y軸行程(毫米) | 3030 | |
| Z軸行程(毫米) | 300 | |
| X\Y 軸定位精度 | ≤0.03mm\m | |
| X\Y 軸重復定位精度 | ≤±0.02mm | |
| 最大合成定位速度 | 170m\min | |
| 最大加速度 | 2.8G | |
| 切口縫寬 | 0.1mm-0.5mm(板厚3mm以下的實測值) | |
| 切口粗糙度 | Ra3.2um-Ra25.4um(板厚3mm以下的實測值) | |
| 最大切割厚度范圍 | 可夾持外圓直徑φ10-220mm(建議:圓管φ40-200,方管:□40-200) , 重量20Kg\m | |
| 最小設定單位 | 6米 自動卡盤 | |
| 機床占地面積(毫米) | 11100*5500 | |
| 主機體積(毫米) | 10100*4500*2200 | |
| 數控系統 | 力星 | |
| 顯示器 | 27°LCD | |
| 傳動方式 | 齒輪齒條雙驅 | |
| 工作臺最大承重(噸) | 1.06 | |
| 機床重量(噸) | 8 | |
| 總裝機耗電功率(約) | 1000W | 17KW |
| 1500W | 19.5KW | |
| 2000W | 22KW | |
| 3000W | 27KW | |
| 4000W | 32KW | |
| 6000W | 42KW | |
| 電源要求 | AC380V,50/60Hz;3P+N+PE | |
| 總電源防護等級 | IP54 | |
| 說明 | 公司提供產品根據研發進程，不定時進行優化，升級，本技術說明適用大多數機型。 客戶采購產品單獨指定配置有差別，本說明書不做機器設備的合同交付確認。 | |
