全球首創(chuàng )雙床身設計，無懼熱影響，一機兩用；可滿足各類板材及管材切割需求

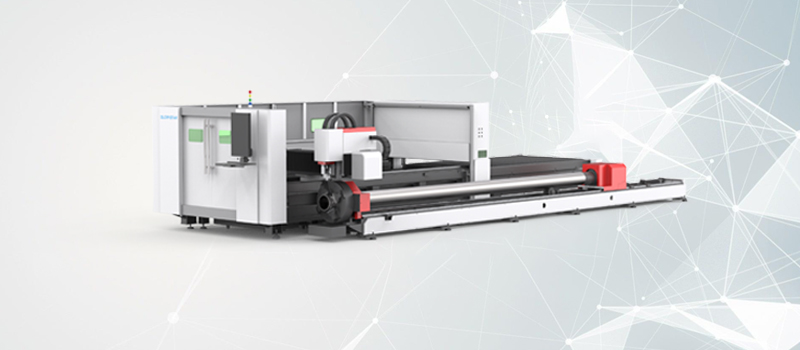

勝利之星系列 VS/VA-CEG 功率：1000-15000W 按需定制
更多精彩請點擊觀看視頻
● 全球首創(chuàng )雙床身設計，無懼熱影響
● 一機兩用，切割范圍擴大，附加值高
● 高標準卡盤，夾持力強、剛性高、速度快、性能穩定
● 快速交換臺，高效切割
中空+雙層分離床身
行業首創(chuàng ) 專利中空+雙層分離床身解決行業難題，
內外床身獨立承重，外床身僅承載外罩和橫梁的動負載，
內床身承載工作臺重量和板材負載以及被超高功率激光照射加熱的熱變形，
從設計上完全規避了精度被大負載和熱變形影響的可能，超長時間保障設備精度。

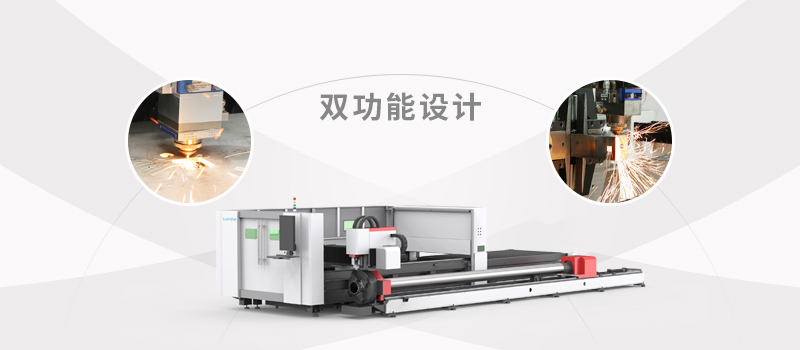

切板/切管兩用，一機多能，
可滿足各類板材及管材切割需求。
大包圍設計，歐盟CE標準防護玻璃，
標配智能光柵，雙側控制面板，保障安全生產。
卡爪采用特殊摩擦面，保證夾持管件不打滑松動，保證切割精度；
炮筒式結構設計，支撐剛性高，穩定性強，支持多種管型材。

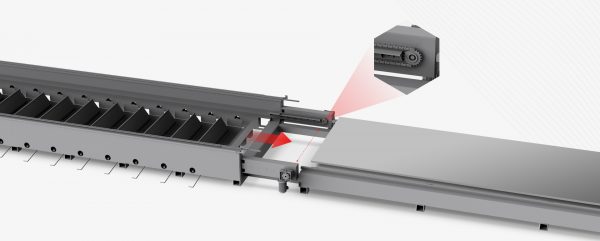

平板切割部分，配備平行快速交換工作臺，操作簡單，
上下料方便，效率高；平板切割部分同時支持全自動上下料（選配）。
技術參數
| 幅面代號(單位) | 3015 | |
| 最大材料幅面(毫米) | 3000×1500 | |
| X軸行程(毫米) | 1520 | |
| Y軸行程(毫米) | 3030 | |
| Z軸行程(毫米) | 310 | |
| X\Y 軸定位精度 | ≤0.03mm\m | |
| X\Y 軸重復定位精度 | ≤±0.02mm | |
| 最大合成定位速度 | 150m\min | |
| 最大加速度 | 2G | |
| 切口縫寬 | 0.1mm-0.5mm(板厚3mm以下的實測值) | |
| 切口粗糙度 | Ra3.2um- Ra25.4um(板厚3mm以下的實測值) | |
| 最大切割厚度范圍 | 可夾持外圓直徑φ10-220mm(建議:圓管φ40-200,方管:□40-200) , 重量20Kg\m | |
| 最小設定單位 | 6米 自動卡盤 | |
| 機床占地面積(毫米) | 9500*5500 | |
| 主機體積(毫米) | 9500*4500*2050 | |
| 數控系統 | FSCUT (柏楚) | |
| 顯示器 | 27*LCD | |
| 傳動方式 | 齒輪齒條雙驅 | |
| 工作臺最大承重(噸) | 1.4 | |
| 機床重量(噸) | 5 | |
| 1500W | 19.5KW | |
| 3000W | 27KW | |
| 6000W | 42KW | |
| 電源要求 | AC380V,50Hz;3P+N+PE | |
| 總電源防護等級 | IP54 | |
| 說明 | 公司提供產品根據研發進程，不定時進行優化，升級，本技術說明適用大多數機型。 客戶采購產品單獨指定配置有差別，本說明書不做機器設備的合同交付確認。 | |
