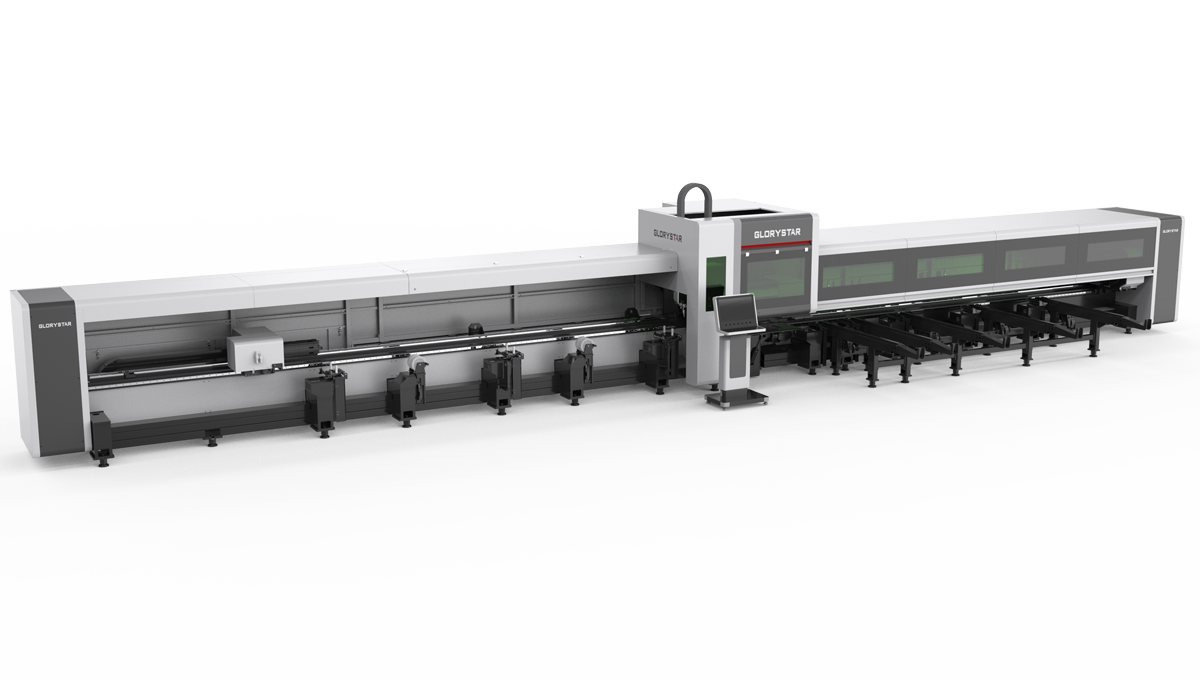

高強度籠式結構焊接床身，一鍵式重管整管切割；獨有換爪結構，實現真正零尾料
領航星系列 NS-HG 功率：3000-12000W 按需定制
更多精彩請點擊觀看視頻

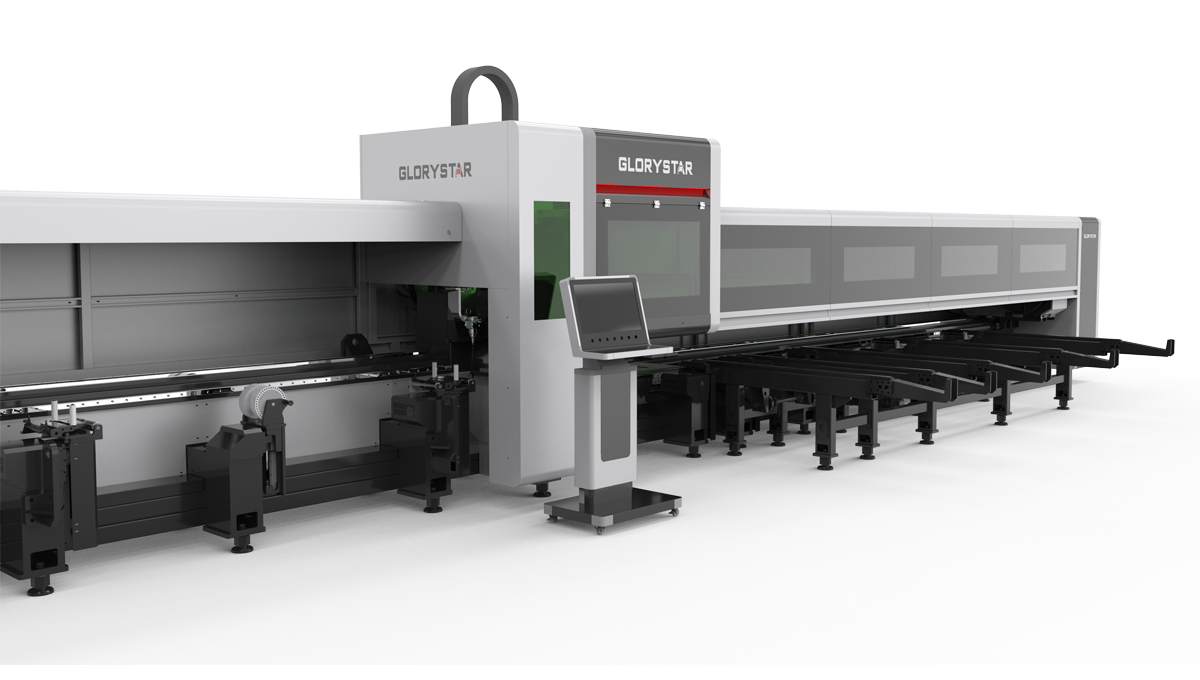

● 高強度籠式機構焊接床身，一鍵式重管、整管切割工具
● 卡盤側裝式結構，方便重型管下料
● 前卡盤安裝獨有的換爪結構，實現真正零尾料，管材零浪費
零尾料切割，節省材料成本
實現整管切割
重型卡盤裝式結構，方便重型管下料
全自動上下料，節約人力成本
升級版智能切割系統
1、 支持坡口切割；
2、 支持飛行切割、高精度Z軸控制等功能；
3、 可自動測量管材偏差，提高切割精度；
4、 專用總線切管數控系統，支持斷點定位、續切、拐角工藝設定等功能；
5、 搭配專用切管套料軟件，支持單零件、多零件套料、共邊、自動排序等功能。
標配安全光幕，保障操作人員安全
支持多種型材加工
技術參數
| 工作幅面 | 6000mm x φ220mm | 機器區域 | 12500mm×2500mm | |||
| X軸長度 | 450mm | 機器體積 | 12500mmx2500mmx2650mm | |||
| Y軸長度 | 7500mm | 數控系統 | CypCut 管材切割系統 | |||
| Z軸長度 | 450mm | 監視器 | 17″LCD | |||
| W軸長度 | 無限旋轉 | |||||
| 激光功率 | 客戶選擇 | |||||
| X/Y軸定位精度 | ≤0.05mm | 驅動模式 | 齒條雙驅動 | |||
| X/Y軸重復定位精度 | ≤0.03mm | 管材最大承載能力 | 180Kg | |||
| 最大綜合定位速度 | 120m/min | 機器重量 | 10.0T | |||
| 最大加速度 | 1.2G | 機器功率 | 33.75KW（不含激光器和冷水機） | |||
| 最大切管長度 | 外接圓直徑＜Φ220mm | 相位 | 3 | |||
| 最大切管重量 | 30Kg/M | 電源額定電壓 | 380V | |||
| 總電源防護等級 | IP54 | 頻率 | 50Hz | |||
管材的切割類型和范圍
| 管材類型 | 最大切管范圍（總重量＜180KG） | 標準長度 | 剩余材料 | 備注 | |
| 1 | 圓管 | Φ15mm-Φ220mm | 6000mm | 正常切割：500mm； 使用最短尾料功能：10mm | 切割最后一個部件時，尺寸誤差會(huì )變大，建議切割前增加定心 |
| 2 | 方管 | 15mm*15mm – 150mm*150mm | 6000mm | ||
| 3 | 矩形管 | 短軸＞15mm，外切圓＜220mm（最大規格200mm*50mm） | 6000mm | ||
| 4 | 橢圓或扁平橢圓管 | 短軸＞15mm，長軸＜220mm | 6000mm | ||
| 5 | 槽鋼 | 普通卡盤可夾持10號及以下槽鋼; 加長卡盤最多可夾16號槽鋼 | 6000mm | 切割最后一個工件時，尺寸誤差會(huì )變大，工字鋼/H型鋼需要手動對焦和尖頭切割頭 | |
| 6 | 工字鋼 | 普通卡盤可夾持10號工字鋼的長軸； 采用槽鋼或工字鋼卡盤，最多可夾持16號工字鋼 | 6000mm | ||
| 7 | H鋼 | 長軸＜160mm，外切圓＜220mm | 6000mm | ||
| 8 | 等角鋼 | 普通卡盤最多可夾持10號等角鋼 | 6000mm | ||
| 9 | 不等角鋼 | 普通卡盤最多可夾持10/8號等角鋼 | 6000mm |
上料庫
| 管材規格 | 技術參數 |
| 圓管 | 6000mm x φ220mm（φ20 – φ220mm） |
| 方管 | 6000mm x φ220mm（外切圓<220mm |
| 矩形管 | 6000mm x φ220mm（外切圓<220mm） |
| 管材最大重量 | 180kg（30KG/M） |
| 可提升管材的最大重量 | 2500kg |
| 電源參數 | |
| 電源相位 | 3 |
| 電源額定電壓和頻率 | 380V 50Hz |
| 裝機功耗 | 7.55KW |
| 電源防護等級 | IP54 |
| 重量和尺寸 | |
| 重量 | 3500kg |
| 尺寸（長/寬/高） | 7000mm*2500mm*2500mm |
| 覆蓋面積 | 7000mm*2500mm |
