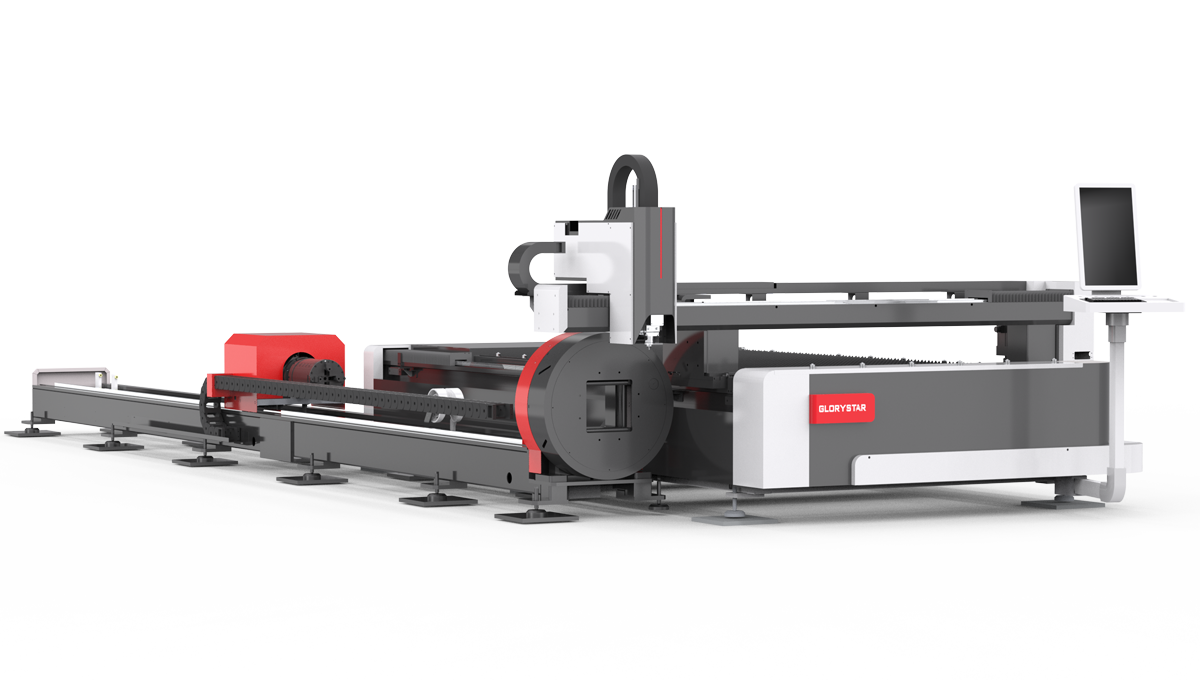

全球首創(chuàng )雙床身設計,無懼熱影響;一機雙用,節省采購成本,高標準卡盤,夾持力強,速度快,性能穩定
勝利之星系列 VS/VA-G 功率:1000-15000W 按需定制
更多精彩請點擊觀看視頻
● 全球首創(chuàng )雙床身設計,無懼熱影響
● 一機兩用,節省采購成本,附加值高
● 高標準卡盤,夾持力強、剛性高、速度快、性能穩定

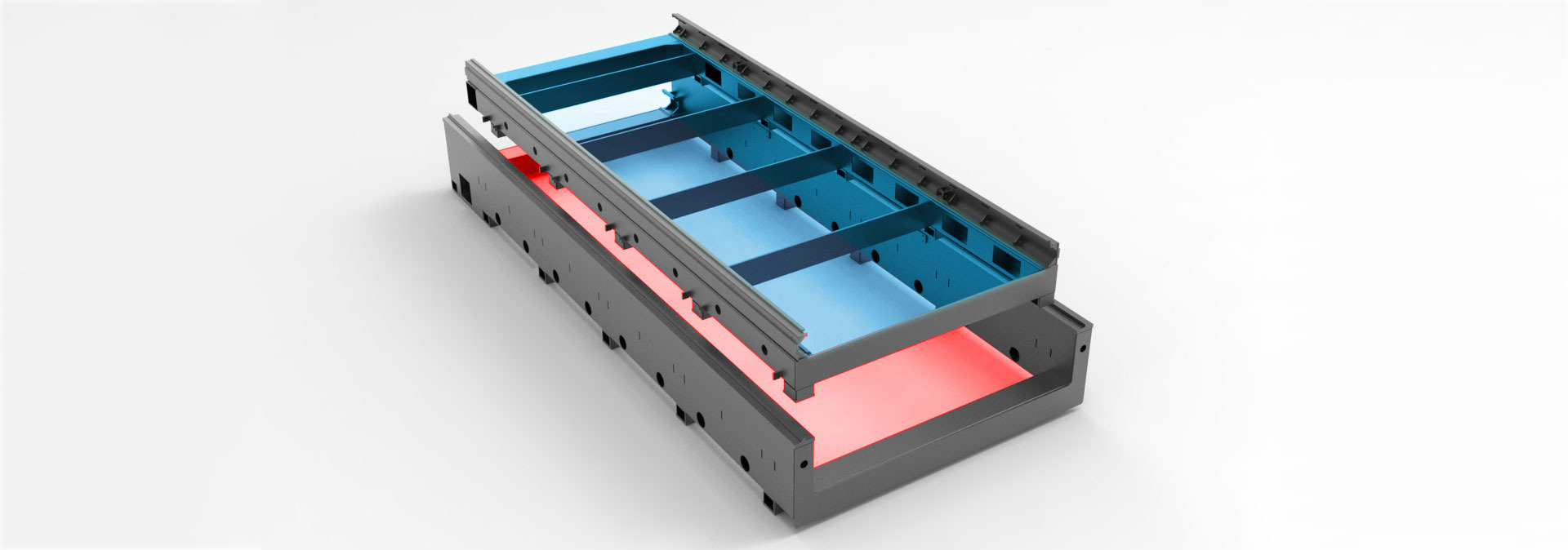

中空+雙層分離床身
行業首創(chuàng ) 專利中空+雙層分離床身解決行業難題,
內外床身獨立承重,外床身僅承載外罩和橫梁的動負載,
內床身承載工作臺重量和板材負載以及被超高功率激光照射加熱的熱變形,
從設計上完全規避了精度被大負載和熱變形影響的可能,超長時間保障設備精度。

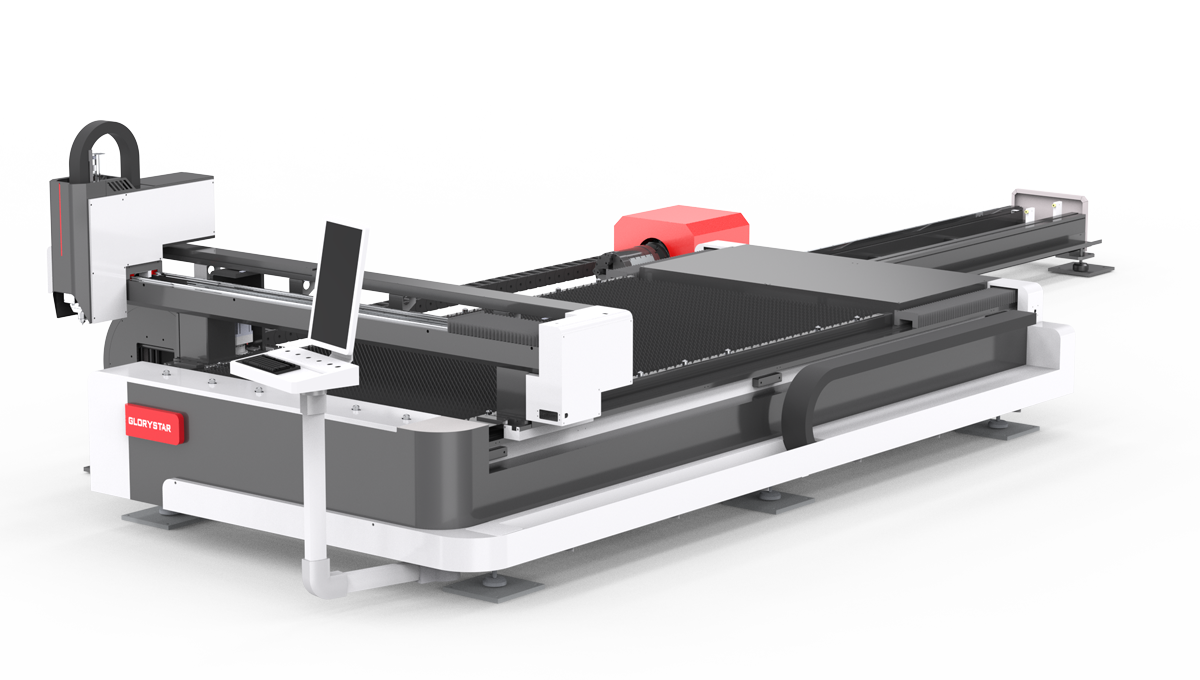

與板材切割機+切管機組合相比,一臺機器就能滿足
切板與切管功能需求,在給客戶帶來更高附加值的同時,
也能減少購買兩臺機器的財務壓力,性?xún)r(jià)比更高。

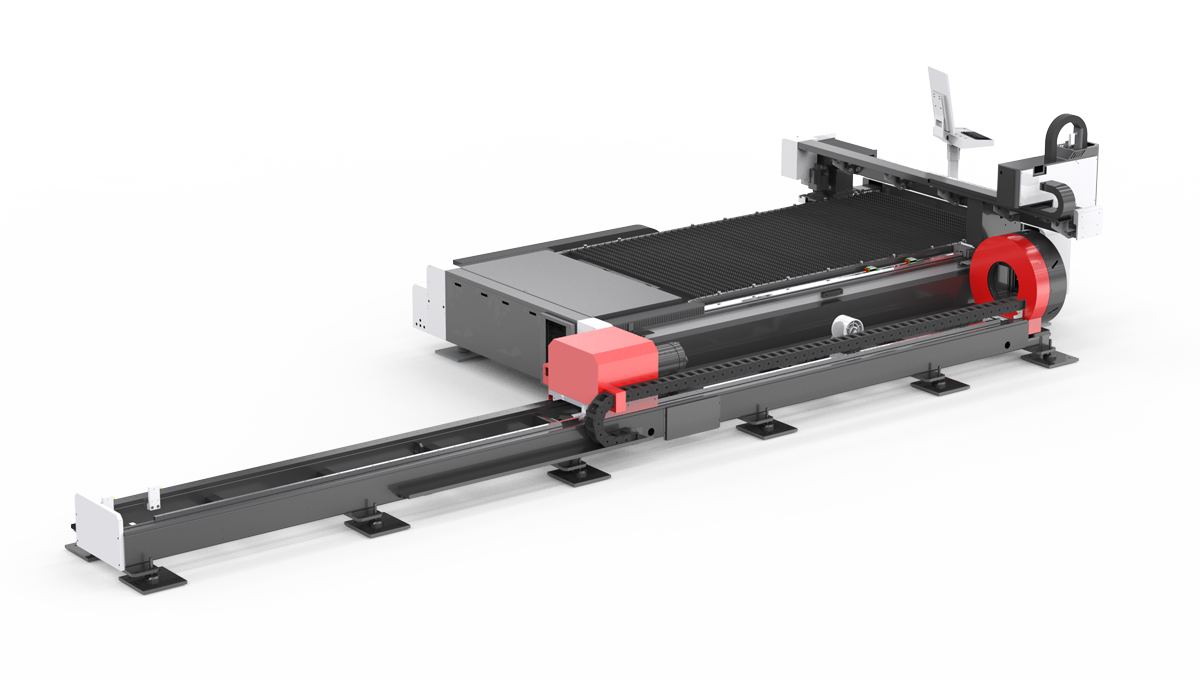

設置作業過程中直觀可見,上料便捷;
可從正面及左右側面進行上下料。
卡爪采用特殊摩擦面,保證夾持管件不打滑松動,保證切割精度;

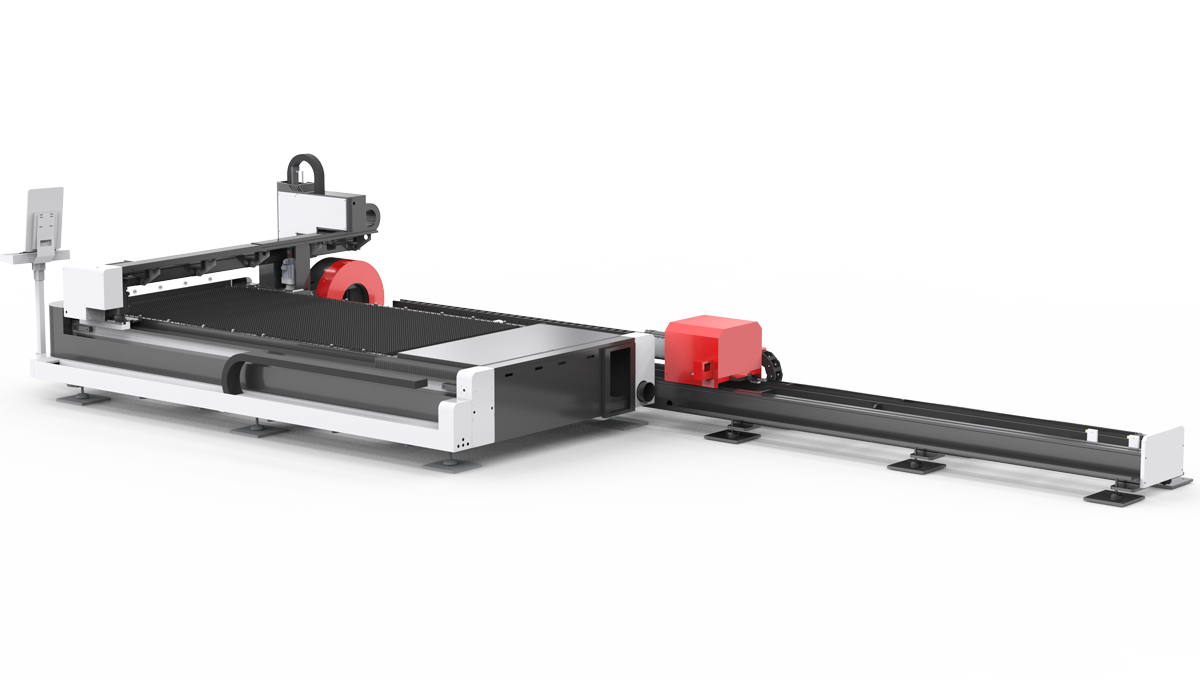

炮筒式結構設計,支撐剛性高,穩定性強,支持多種管型材。
采用自研智能化數控操作系統,搭配高精度齒輪齒條傳動,
穩定性更高,動態響應更快,定位速度更快。
技術參數
寬度代號 | 3015 | |
最大材料寬度 | 3000*1500 | |
X軸工作行程 | 1520 | |
Y軸工作行程 | 3030 | |
Z軸工作行程 | 300 | |
X/Y軸定位精度 | ≤0.03mm/m | |
X/Y軸重復定位精度 | ≤0.02mm | |
最大綜合定位速度 | 100m/min | |
最大加速度 | 1.2G | |
狹縫寬度 | 0.1mm-0.5mm(3mm厚度以下的測量值 | |
狹縫粗糙度 | Ra3.2um- Ra25.4um(3mm厚度以下的測量值) | |
最大切管范圍 | 外接圓直徑:20-220mm,重量:20Kg/ | |
最大切管長度范圍 | 6米,自動卡盤 | |
機床覆蓋面積 | 9800*5500 | |
主機體積 | 8800*4500*2000 | |
數控系統 | Glorystar | |
監視器 | 27″LCD | |
驅動模式 | 齒條雙驅 | |
工作臺最大承載能力(T) | 1.06 | |
機器重量(T | 8 | |
總裝機功率消耗(大約) | 1000W | 17KW |
1500W | 19.5KW | |
2000W | 22KW | |
3000W | 27KW | |
4000W | 32KW | |
6000W | 42KW | |
電源要求 | 電壓380V,頻率50hz,3極,供電方式是3相5線制 | |
總電源防護等級 | IP54 |
