地軌式分段床身,智能交換臺,高效切割;業界最大Z軸行程和高度,可切割400MM以?xún)鹊姆酵ê筒垆?/p>
榮耀之星系列 GS-EL 功率:8000-30000W 按需定制
更多精彩請點擊觀看視頻
● 大幅面分段床身,自由定制加工范圍
● 業界最大Z軸行程和高度,可切割400MM以?xún)鹊姆酵ê筒垆?/p>
● 高負壓自動分區除塵,高效環保
● 行業獨有的防撞檢測裝置,智能保護

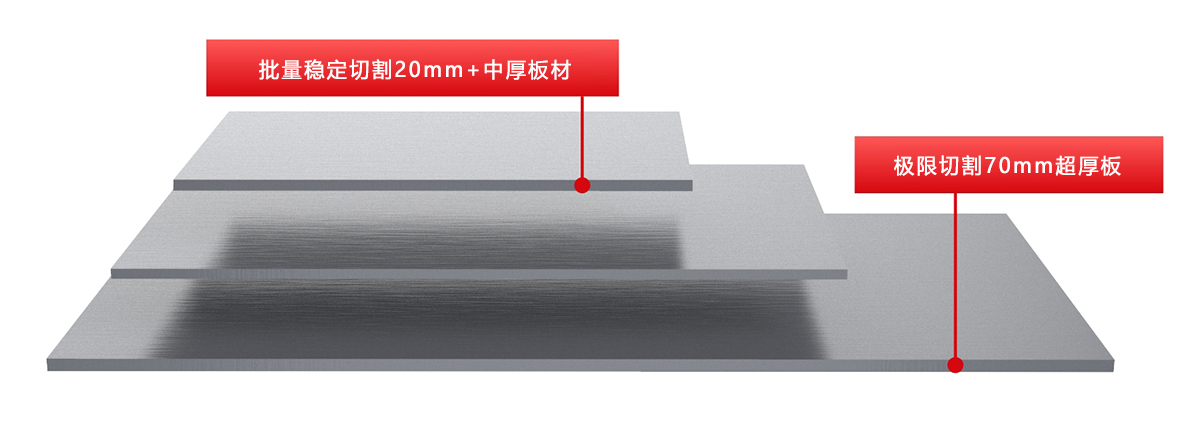

大幅面厚板切割

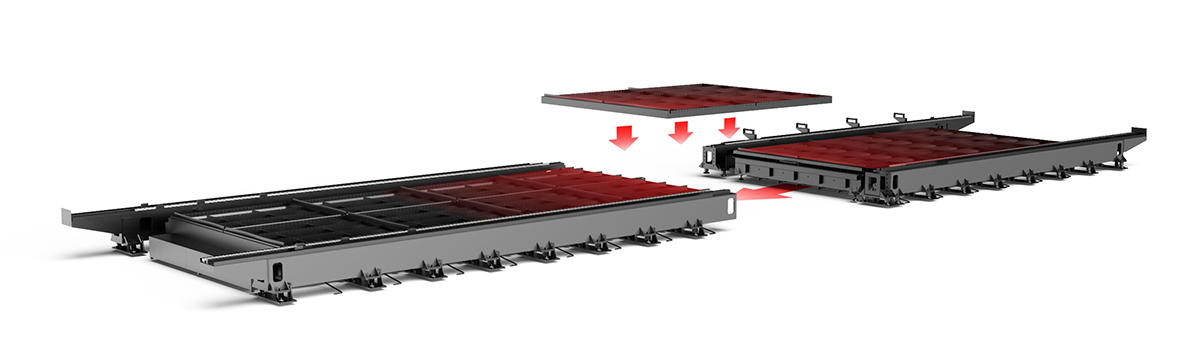

地軌式分段床身,隨心定制加工幅面

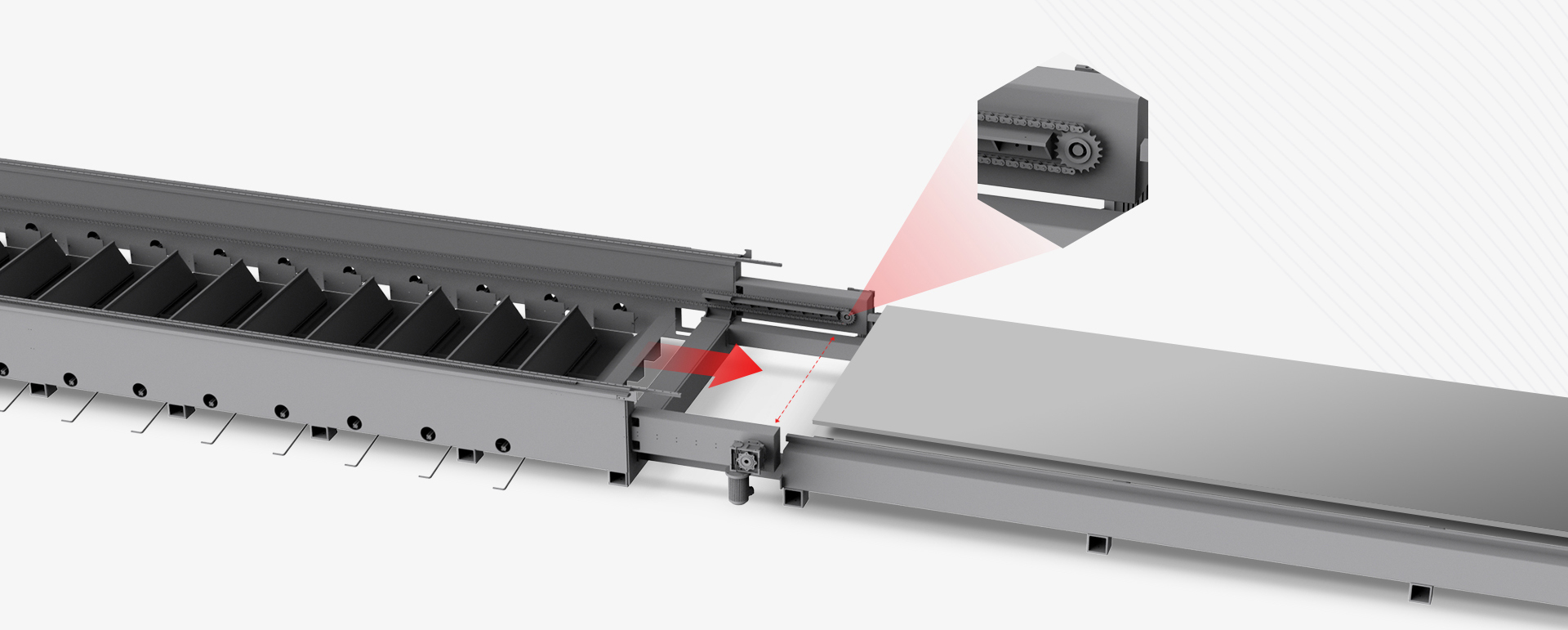

智能交換臺 高效切割

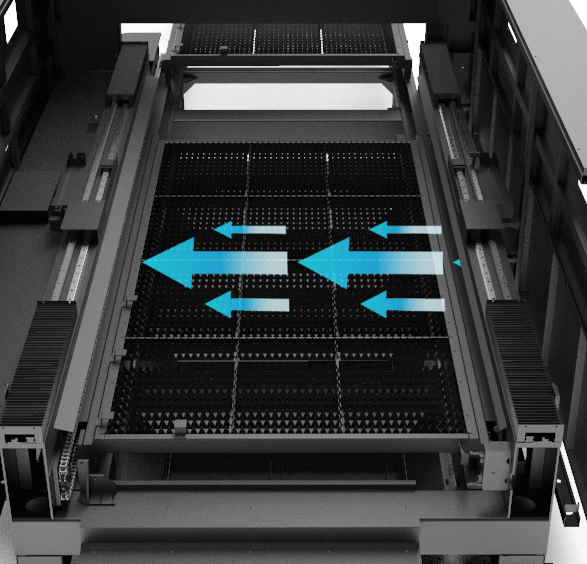

高負壓自動分區除塵設計
技術參數
寬度代號 | 13030L | |
最大材料寬度 | 13000*3000 | |
X軸工作行程 | 3080 | |
Y軸工作行程 | 13100 | |
Z軸工作行程 | 150 | |
X/Y軸定位精度 | ±0.05mm/m | |
X/Y軸重復定位精度 | ≤0.03mm | |
最大綜合定位速度 | 140m/min | |
最大加速度 | 2.1G | |
狹縫寬度 | 0.1-0.5mm(3mm厚度以下的測量值) | |
狹縫粗糙度 | Ra3.2-Ra25.4(3mm厚度以下的測量值) | |
最大切割厚度范圍 | 參考工藝參數表 | |
最小設定單位 | 0.001mm | |
機床覆蓋面積 | 17000*7000 | |
主機體積 | 16500*5250*2000 | |
數控系統 | CpyCut | |
監視器 | 27″LCD | |
驅動模式 | 齒條雙驅動 | |
工作臺最大承載能力(T) | 18 | |
機器重量(T) | 20 | |
總裝機功率消耗(大約) | 激光功率:8000W | 80kW |
激光功率:12000W | 120kW | |
激光功率:15000W | 150KW | |
激光功率:20000W | 200KW | |
激光功率:30000W | 300KW | |
電源要求 | 電壓380V,頻率50hz,3極,供電方式是3相5線制 | |
總電源防護等級 | IP54 |
樣品展示
