光纖激光切割機系統中蒸發(fā)去膜功能的使用方法

  我們將對激光切割機常用功能里面的蒸發(fā)去膜這個(gè)功能對大家進(jìn)行一個(gè)簡(jiǎn)單的介紹。首先，我們來(lái)看一下蒸發(fā)去膜模的應個(gè)應用場(chǎng)景，就我們?yōu)槭裁椿蛘呤裁磿r(shí)候我們來(lái)用這個(gè)功能

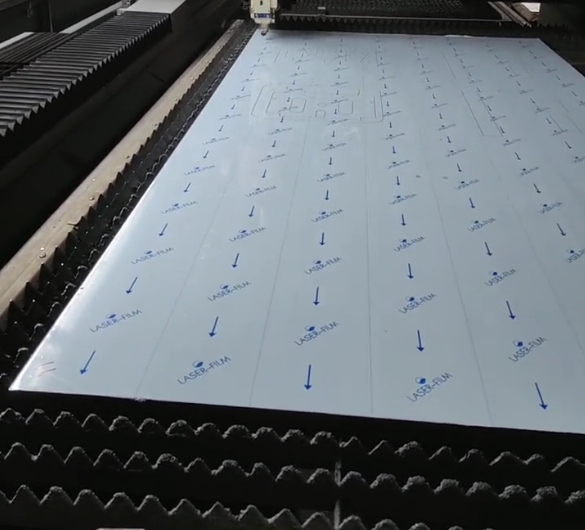

蒸發(fā)去膜模，也叫掃膜切割，這個(gè)不同廠(chǎng)家它的叫法不一樣，它主要用于兩個(gè)方面，第一不銹鋼的帶膜切割，大家知道不銹鋼我們?yōu)榱吮Ｗo我們不銹鋼的這種效果是吧

這種這種表面的效果，我們需要覆膜，那覆膜有很多種，膜有很多種，有激光膜有非激光膜。有的。激光膜非常結實(shí)，也有的膜一吹就會(huì )被它吹開(kāi)，這個(gè)還是在國內的話(huà)激光就是這種

帶膜的不銹鋼的，膜的種類(lèi)還是千差萬(wàn)別的。那如果我們帶著(zhù)非激光膜去切割？因為我們的光纖對這個(gè)膜，它是不能把它有效的融化掉的。

  我在切割的時(shí)候，它就會(huì )產(chǎn)生刮渣，這個(gè)膜就會(huì )粘，順著(zhù)這個(gè)割縫粘到我的板材的下下表面，所以，這樣就會(huì )導致我不銹鋼的氣體不順暢，然后就會(huì )導致不銹鋼下邊刮渣

切割這個(gè)不分薄厚，再薄的不銹鋼它依然會(huì )刮渣，所以此時(shí)，我們用掃描功能，在它的切割路徑上提前走一圈，把激光膜，把那個(gè)它的切割路徑的上面的那一層割縫上的膜給它掃掉

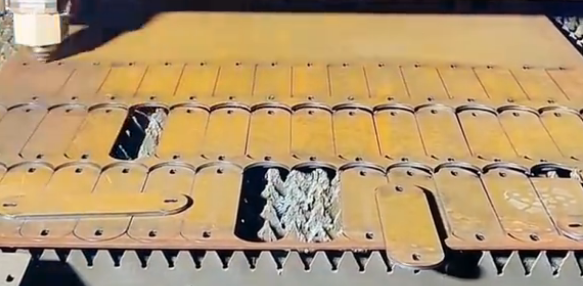

我說(shuō)給它燒掉。這個(gè)就是我們在蒸發(fā)去膜，在帶膜不銹鋼的時(shí)候，我們切割的一個(gè)應用的一個(gè)場(chǎng)景。第二就是碳鋼，碳鋼什么時(shí)候用生銹，或者那種非常厚的氧化皮的時(shí)候，

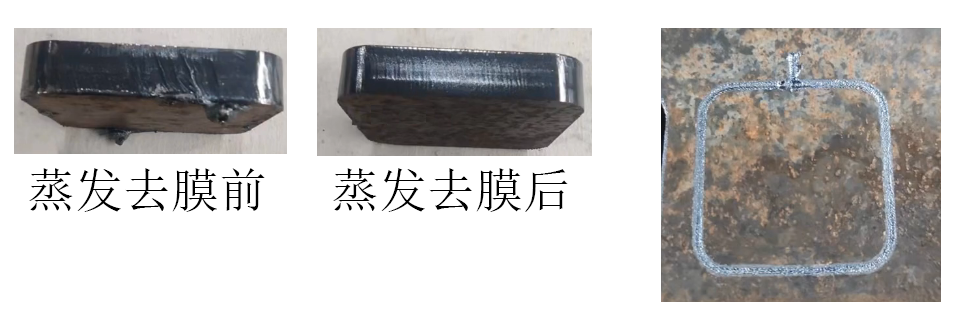

大家知道如果我碳鋼生銹，我會(huì )嚴重的影響我的切割斷面，切割斷面就會(huì )出現凹坑，出現跳動(dòng)，出現反扎等等，那后氧化皮，如果氧皮過(guò)后，那我們在看鋼切的時(shí)候，最大影響就是會(huì )跳頭子

頭子可能碰到氧化皮一崩，然后叭跳一下，那跳一下帶來(lái)的就是我的斷面下邊就一個(gè)瘤或者是一個(gè)坑。

  所以說(shuō)這個(gè)時(shí)候我們需要蒸發(fā)去膜，需要把這個(gè)表面的氧銹也好，或者氧化層也好給它去掉。所以說(shuō)這個(gè)時(shí)候蒸發(fā)去膜，在第二種應場(chǎng)景，就是我們的生銹或者是后遠滑皮的碳鋼的時(shí)候

我們來(lái)清除掉我們切割路徑上的這種污漬。第二，簡(jiǎn)單說(shuō)一下蒸發(fā)曲末的參數，這個(gè)參數不是固定的，，就是我們以波出為例吧，切割速度，，一般交方式都是跟隨切割是吧，我依然是開(kāi)啟隨動(dòng)

那切割速度，根據你的功率大小，一般現下至少在十米以上，上臺高度一定要高，因為我們的蒸發(fā)去膜，不管是碳鋼也好，不銹鋼也好，它都是一個(gè)不切透的狀態(tài)

或者說(shuō)類(lèi)似于一個(gè)打標的高功率打標的那么一個(gè)狀態(tài)，所以說(shuō)如果我的朋友高度過(guò)低，那我掃下的膜渣子灰我會(huì )順著(zhù)切頭進(jìn)去，所以我的上臺高度一定要高，一般我們建議二毫米以上。

  噴嘴高度同樣的上臺高度，噴水高度是一樣的，噴嘴高度我們隨動(dòng)高度一定要在20毫米以上，那其體種類(lèi)，就是我們切什么，如果用碳鋼氧氣切碳鋼，那我們掃膜就用氧氣

如果是氮氣不銹鋼，那我們掃膜就用氮氣，這個(gè)和我的切割氣體種類(lèi)一致即可。峰值功率這個(gè)基本的話(huà)是在1000瓦左右，當然根據你現場(chǎng)情況，如果你像很薄不銹鋼的可能幾百瓦就夠了

但是碳鋼如果后氧皮話(huà)，基本要在1000瓦以上，所以說(shuō)這個(gè)風(fēng)濕功率因為是一個(gè)百分比，大家可以到時(shí)候自己計算，根據自己激光器的功率自己來(lái)計算。頻率，我們一般建議不要用滿(mǎn)頻

滿(mǎn)頻的話(huà)，它的能量過(guò)高有可能會(huì )帶來(lái)的，就是我上面形成過(guò)深的這種刻痕，所以賣(mài)沖頻率我們一般建議500赫茲。加紅筆也是跟著(zhù)峰值功率來(lái)的，把功率控好就行。

  剩下的沒(méi)有其他的參數了，那只有一個(gè)蒸發(fā)去膜，一個(gè)很簡(jiǎn)單參數，實(shí)際上蒸發(fā)去膜和打標是類(lèi)似的，這兩個(gè)功能基本是類(lèi)似的。那下一個(gè)，我們第三個(gè)，我們來(lái)講一講蒸發(fā)去膜的一個(gè)效果

我們怎么樣的，這種蒸發(fā)去膜效果是一個(gè)我們認為非常能達到，我們一個(gè)既能達到我們去膜的效果，又不會(huì )產(chǎn)生過(guò)燒一種狀態(tài)，碳鋼我們一般就使用氧氣切割蒸發(fā)去膜，那我們工藝合適，火花是四散開(kāi)的

那一定就是四散開(kāi)的，就是它是非常均勻的，以這個(gè)四個(gè)方向都有的這種火花，沒(méi)有這種脫尾現象，如果您在嗯蒸發(fā)去毛時(shí)候，發(fā)現那個(gè)火花是沿著(zhù)我切割路徑往后甩的，那就說(shuō)明您這能量過(guò)大

要不要不是功率過(guò)大了，要不就氣壓過(guò)大了，就已經(jīng)在鋼板的表面形成這種刻痕，燒的太深了。

  它的這個(gè)火花就會(huì )在后面拖著(zhù)走，而且這個(gè)火花是非常亮，我們正常的話(huà)，火花是一種非常散，非常細，非常暗的那種火花，輕輕的掃一層就即可，但是同樣的，如果我們過(guò)小的話(huà)

那可能這個(gè)深度不夠，或者說(shuō)它的能量不夠，那就起不到一個(gè)掃膜的效果，不銹鋼那我們使用什么，使用氮氣蒸發(fā)去膜或者空氣，可能有用空氣，用空氣或者氮氣進(jìn)行一個(gè)蒸發(fā)，氣膜工藝合適的時(shí)候覆膜

我們只會(huì )把膜燒穿，然后在板材表面形成一個(gè)非常非常淺的一個(gè)刻痕，就類(lèi)似于我們的打標是一樣的，如果光纖激光切割機的能量過(guò)大，那我的板材表面會(huì )發(fā)黑，我的不銹鋼的板材表面發(fā)黑，就是它會(huì )出現這種不銹鋼，沒(méi)有燒穿

或者說(shuō)就是穿孔沒(méi)穿透以后積累的那種堆渣，它的那個(gè)面是黑的，上面還會(huì )有些毛刺，明顯有些刺，那個(gè)時(shí)候我們就知道我們的不銹鋼，我們的這個(gè)掃描的功率太大了，能量太大了，把不銹鋼已經(jīng)燒黑了

那這個(gè)時(shí)候，我們就降低它的頻率也好，或降低它的功率也好
